單層屋面(Single-ply Roofing System)是相對于瀝青疊層屋面(Built-Up Roofing System)而言的，是采用一層防水卷材與相關材料構成的屋面系統。

　　最早，單層屋面采用如氯丁橡膠、丁基橡膠等合成橡膠作為外露防水卷材。到1967年，三元乙丙橡膠逐漸取代其他橡膠材料，成為單層屋面的主要材料，并以空鋪壓頂系統和滿粘系統為主。上世紀70年代，歐洲將適用于機械固定系統的增強型PVC卷材實現商業化。1992年，美國對增強型TPO卷材進行商業化。至此，采用機械固定方式的單層屋面系統，正式在鋼結構屋面應用領域中推廣開來。

　　國內引入并采用歐洲單層屋面系統的工程項目，最早可以追溯至完工于2001年的北京諾基亞廠房項目。該項目采用PVC防水卷材，是國內第一個符合典型的機械固定屋面構造層次的屋面防水系統。2008年以后，隨著美國的TPO防水卷材廠家紛紛進駐中國市場，國內單層屋面系統發展進入“快車道”。

　　但在單層屋面系統推廣使用過程中，一些不可忽視的問題也隨之浮上水面，究其原因大致可歸納為以下三點：

　　01

　　選用材料類別與工法不匹配

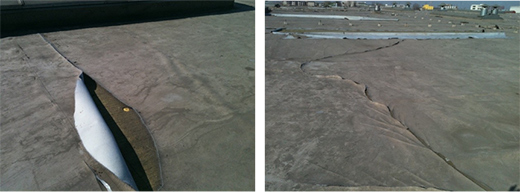

　　沈陽某PVC卷材項目

　　復合型卷材產品用在巖棉保溫板機械固定領域

　　該項目，使用帶纖維背襯的聚氯乙烯防水卷材。由于沒有內增強織物的存在，無法有效的將機械固定件的點荷載分散成面荷載。當遇到強風時，尤其是在冬季寒冷天氣，卷材較之高溫天氣變的硬脆后，直接造成卷材撕裂破壞。類似的情況也會出現在把均質型產品用于大面機械固定。這也體現了有無增強織物，以及增強織物采用無紡布還是編制織物的作用機理差異。

　　采用機械固定方式施工，務必使用織物內增強型卷材。

　　02

　　層次結構設計不合理

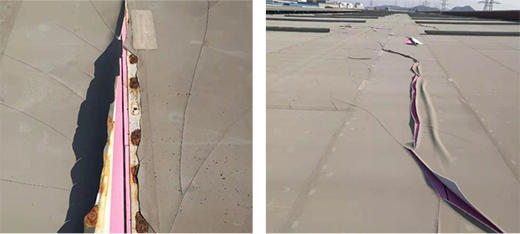

　　PVC直接與EPS保溫板接觸

　　PVC卷材在施工過程中直接與EPS保溫板接觸，PVC中的增塑劑會被發泡EPS板像海綿吸水一樣抽出，加速了增塑劑的遷移。隨著增塑劑的快速遷移，引起PVC卷材低溫性能快速下降。最終造成卷材在質保期內就出現開裂失能情況。

　　選擇和使用卷材時，務必要注意使用環境，關注材料與環境接觸物的耐受性。

　　03

　　使用溫域與材料選擇有沖突

　　哈爾濱某項目PVC屋面經歷冰雹襲擊后的照片

　　廣東某PVC卷材項目使用不到10年的照片

　　PVC卷材的耐熱及耐寒能力有限，國標《聚氯乙烯防水卷材》GB12952-2011中僅要求低溫彎折-25℃無裂紋，熱老化80℃下672小時;而國標《熱塑性聚烯烴(TPO)防水卷材》GB 27789-2011中要求低溫彎折-40℃無裂紋，熱老化115℃下672小時。這意味著產品自身的耐熱和耐寒能力PVC卷材是不如TPO卷材的。

　　歐洲大陸被地中海、波羅的海、大西洋三面包圍，整體氣候溫和。例如，德國一般家庭和辦公場所都是只有暖氣，而沒有空調。PVC防水卷材的性能足以滿足歐洲自然環境的使用需求，因此在歐洲得到更廣泛應用。

　　在北美，由于南北氣溫差異大、中西部與沿海氣候差異大。TPO卷材因其較之PVC卷材溫度耐受范圍更大，也無增塑劑遷移等問題，得到更為廣泛的應用。

　　我國幅員遼闊，東西南北跨度極大，從漫漫黃沙到東海之濱，從北極村到永夏島，地理、氣候有著巨大的差異。在單層屋面防水卷材的選擇上更接近于北美，因此TPO卷材在我國具有更廣泛的適用性。

　　相比傳統混凝土結構房建領域，單層屋面因其專業性能優勢，較為廣泛地應用于鋼結構結構建筑領域，并經過長期的市場實驗、檢驗，得到行業及社會的一致認可。由此可見，只有更為合理的選材、更為合理的結構方案以及更為專業可靠的施工方能保證整個工程的整體效果。
