水龍頭是生活中最常見不過的物體，它極大地方便了我們生活和節約水源。當我們購買水龍頭的時候怎樣選購一個好的水龍頭呢?除了挑選水龍頭的品牌之外，我們還可以了解一下它的結構，看它是怎么的實現原理。

　　如今的水龍頭與過去的水龍頭相比較那更是復雜多變，因此我們想要了解水龍頭結構圖和原理就更要對水龍頭結構圖掌握與了解才行。水龍頭結構圖將水龍頭的各個部件展示給我們，我們才能夠更好的了解，否則我們連水龍頭內部有些什么都不知道。

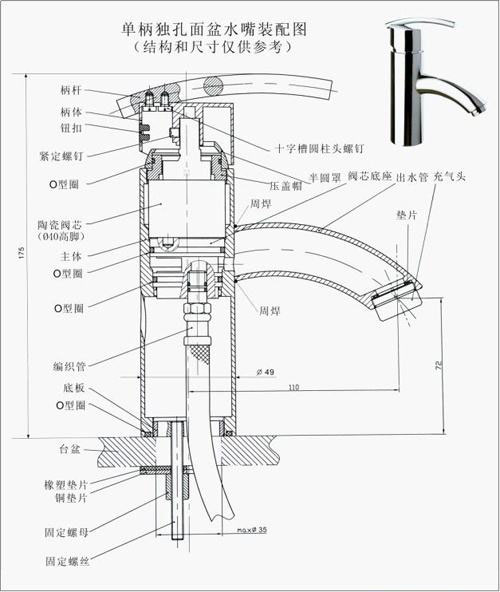

　　我們可以看到面盆的結構圖還是非常的復雜的，它是單把陶瓷閥芯面，主要由手柄、閥芯、進水編織管和安裝小配件組成。其中還包括了一些密封圈，螺桿等等。

　　陶瓷閥芯的工作原理：

　　一般情況下陶瓷閥芯底部由三個孔組成，其中兩個孔一個用于進出冷水，另一個用于進出熱水，剩下的一個用于閥芯內部出水。

　　水龍頭閥芯冷、熱兩孔都有密封圈，保證和主體斜街處于密封狀態，冷、熱進水管樂主體連接后確保熱水管和冷水管管道與閥芯的兩個孔一一對應。閥芯主要控制兩個孔的開合狀態，依靠陶瓷片移動來工作。水質不太好的地方，可以通過安裝過濾網，過濾雜質，同時也防止了雜質對陶瓷閥芯可能造成的損害。過濾網的安裝位置有兩個：進水口處及出水嘴處。

　　由于水龍頭的種類以及分類都較多，不同的分類水龍頭的設計都是有很大的區別的，因此水龍頭結構圖就是完全不一樣的。所以我們要首先認清水龍頭的種類有哪些，一般我們在日常生活中使用的水龍頭有：單聯式水龍頭、雙聯式水龍頭、三聯式水龍頭的區分，而按照手柄的不同還可以分為單手柄和雙手柄水龍頭。這些不同的水龍頭在水龍頭結構圖上都是有很大差別的，所以我們要先分好類再去了解相關的水龍頭結構圖。下面我們就以浴缸水龍頭為例進行簡單講解。

　　浴缸水龍頭

　　浴缸水龍頭使用的是S移位讓水進入的，但還是要先進入閥芯，再由閥芯流入主體。水進入換向器左邊的水孔，通過換向器來達到開、關水流的作用。 換向器通過密封圈與主體的配合實現主體內部起泡器和花灑通道切換的功能。注意我們看到的換向器中，中心線要對稱，不對稱的話就會出現漏水的情況。
